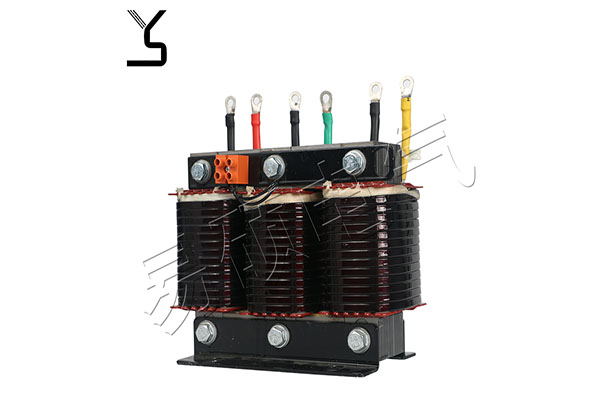

在感性負載兩端并聯電容器，這是電網最常用的無功補償方法，也是提高功率因素改善電壓質量節能降損的有效措施。為滿足電網和用電設備對電壓質量的要求，根據無功負荷變化而投切適量的電容量。然而在國企投運合閘瞬間將產生幅值很大，頻率很高的合閘涌流。若電容器接入處電網存諧波污染，由于電容器的容性阻抗特性，將對諧波電流起到放大作用。危險的過電流必將對電氣設備產生不良影響，嚴重時往往還會造成設備的損壞。樹上鳥教育電氣設計師在線教學網絡課程！為避免諧波對補償裝置的影響，則在電容器回路采用串聯電抗器的措施，這既不影響電容器的無功補償作用，又能抑制高次諧波。所以在補償電容器回路串聯電抗器，具有抑制高次諧波，限制合閘涌流的效果。然而運行實踐表明，電容器回路串聯電抗器后，在無功補償裝置投運合閘時還可能發生過電壓，以及電容器端電壓升高和使用壽命縮短等負面影響?，F(xiàn)就電容器回路串聯電抗器的問題作些分析。電容器回路串入電抗器后，會使電容器的端電壓升高，計算如下：電容器回路串入電抗器后，對電容器的電壓及容量選擇要經過計算，以避免出現串聯電抗器后未提高電容器的額定電壓，或者提高了電容器的額定電壓而未增加電容器的容量。例如：10/0.4kV變電所低壓側安裝一臺400kvar補償電容器柜，在其補償支路中串聯電抗率為6%的電抗器。串入電抗器后，電容器的端電壓為：這樣，選型時不能采用額定電壓為400V的補償電容器，而應該選擇額定電壓為450V的補償電容器。當額定電壓為450V的補償電容器接入400V的電網時，電容器輸出容量為額定容量的（400/450）^2、即輸出容量減少至額定容量的0.79倍；而串聯6%的電抗器后，電容器輸出容量為額定容量的 1/（1-6%），即又使輸出容量增至額定容量的1.064倍。這樣，450V、400kvar補償電容器的實際輸出容量為400×0.79×1.064=336kvar。供配電系統一次電路中主要有哪些電氣設備？電氣人都必須要知道的。
